產品描述
型號:MOU 2.0
本磨床是用于加工磁瓦的專用磨床。采用通過式磨削方法加工磁瓦的各個表面。操作者只需把產品按次序擺放到傳送帶即可。自動送料、連續磨削,達到提高效率、提高精度、降低勞動強度的目的,尤其適用于大批量生產,生產成本驟減70%,是加工磁瓦的理想選擇。
主要技術參數
項目 | 參數 |
設備外形尺寸(長×寬×高) | 1600×900×1700(mm) |
主軸電機功率 | 4KW |
砂輪直徑 | Φ160~Φ180(mm) |
可磨磁瓦弧寬 | ≤50mm |
送料電機功率 | 550w(370w) |
送料電機轉速 | 2-20m/min(可調速) |
磨頭升降行程 | 70mm |
磨頭軸向行程 | 40mm |
磨頭轉速 | 3500轉/分(可根據用戶定制) |
磨削產品精度 | ±0.015mm |
產品表面粗糙度 | Ra0.8(根據砂輪粒數) |
砂輪類型 | 金鋼石砂輪、樹脂砂輪可選,粒數可選 |
輸送帶尺寸(周長×寬) | 1400×105(mm) |
設備重量 | 1000KG |
*技術不斷創新改進,參數隨之改變,以實際最新數據為準!

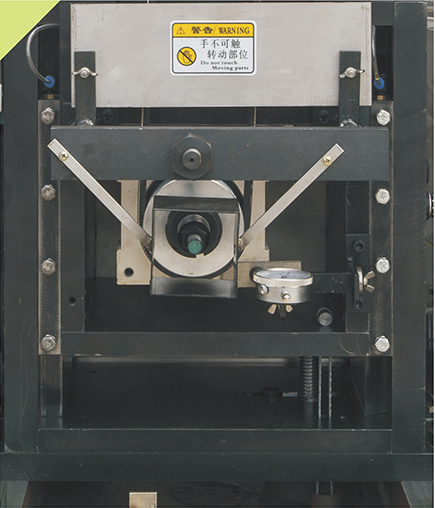

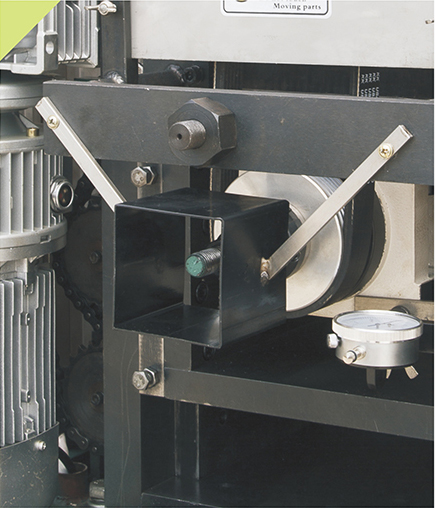

砂輪主軸立柱剛性強,精度高, 立柱雙導軌結構已獲國家專利 (專利號:ZL201521025162.7) 結構先進、超高精度、超高強度 | 砂輪主軸可以不停機進行軸向尺寸調整(產品對稱度調整), 使砂輪R中心跟產品中心對齊。 尺寸調整方便 |

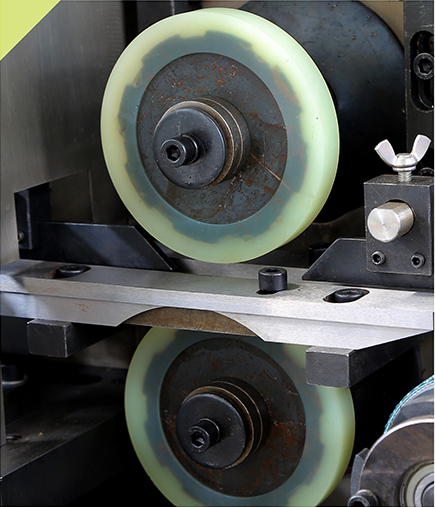

采用高速成型磨削,砂輪線速度可達30m/s至50m/s (根據用戶要求),磨削效率高,產品尺寸一致性好, 砂輪壽命長。 | 壓緊輪上下同步轉動(可無極調速)使產品輸送受力均勻, 可以避免產品受力不均造成損壞。 品質穩定性高 |
