產品描述
型號:STK 2-ER32
用途: 方型磁性材料精密套孔加工。
特點:

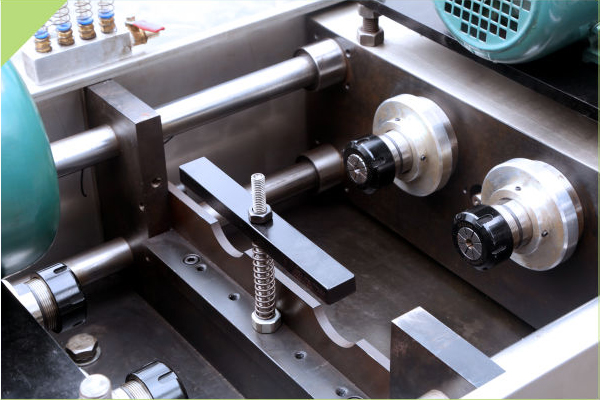

1. 臥式主軸結構。主軸支承采用精密角接觸球軸承。主軸運轉精度高、鋼性強、調節方便使用壽命長。

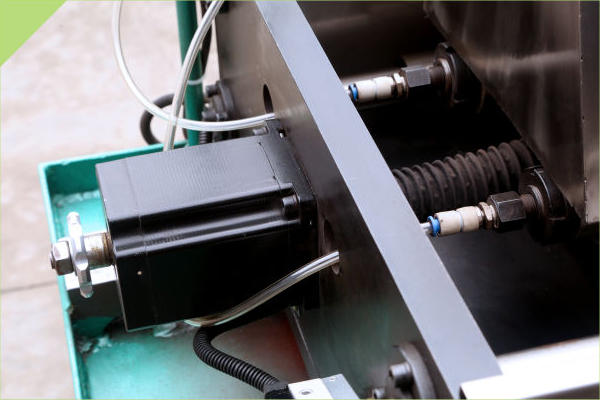

2. 傳動部件采用臺灣高精度滾珠絲桿,外套伸縮保護套防塵防屑,確保絲桿精度之耐久性。絲桿布置于導軌中間,刀座拖板受力均勻,運行平穩,使機床精度更高。

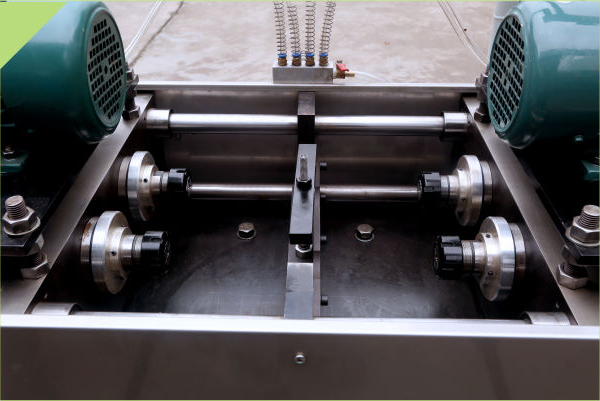

3. 臥式二軸同步直線加工,一次完成2個零件加工,比傳統加工大大提高了加工功效,從而降低了勞動成本。
4. 整機由PLC系統控制,性能穩定,加工參數數字化設定,操作簡單,裝夾材料后自動完成加工,加工完成后停機報警。
主要技術參數
項目 | 參數 |
主軸轉速 | 2850 r/min |
電動機功率 | 2×0.75 KW |
步進電機力矩 | 2×10 NM |
可加工產品單邊至中心寬度 | 0-52 MM |
可加工產品單邊至中心高度 | 0-65 MM |
單邊刀具行程 | 185 MM |
設備外形尺寸 | 1480×780×1550 MM |
設備重量 | 685 KG |
*技術不斷創新改進,參數隨之改變,以實際最新數據為準!
