中國燒結釹鐵硼磁體產業的發展歷程
1 生產量、生產能力及專利問題
中國燒結釹鐵硼磁體產業在1985 年前后開始量產,寧波科寧達工業有限公司是中國最早量產的釹鐵硼企業。在過去的20 年中,中國的釹鐵硼磁體產業有了長足的進步,取得了世界矚目的成績。世界釹鐵硼磁體的生產中心已經轉移到了中國,主要集中在寧波地區、山西太原地區、京津 地區等。2000 年全球燒結釹鐵硼產量為15090 噸,其中中國5550 噸(占37%),日本7700噸(占50%),美國1020 噸(占7%),歐洲820 噸(占5%)[1]。2001年中國燒結釹鐵硼產量約為6400 噸,2002 年為8000 噸,2003 年達到1.5 萬噸,成為世界第一的燒結釹鐵硼生產大國[2, 3]。從產量上說,中國燒結釹鐵硼在2003 年已占世界總產量的73%,日本、歐洲和美國分別占24.5%、1.8%和0.7%[2]。估計2004 中國燒結釹鐵硼的產量在2 到2.5 萬噸之間,其中寧波地區(包括浙江其它地區)約1 萬噸,太原地區約8 千噸,京津地區約5 千噸,其它地區約2 千噸。而生產能力到今年底應能達到3 萬噸。目前我國的釹鐵硼生產廠大約有150 家,年產1000噸以上的有10 家左右。
從燒結釹鐵硼新廠投資建設和老廠擴建來看,2003~2004 年為一個高潮期。2004 年與2003 年相比,生產能力幾乎翻番。預計2005 年到2010 年增長會略為放緩。之所以在2003~2004 年生產能力有較快增長,有三個原因:一是實際需求確實有較快增長,增長的生產能力用來滿足國際及國內市場的需求;二是前幾年對2003 年日本釹鐵硼主要成分專利失效有較高期望;三是我國釹鐵硼產品的檔次有了很大提高,開拓了更廣闊的市場。

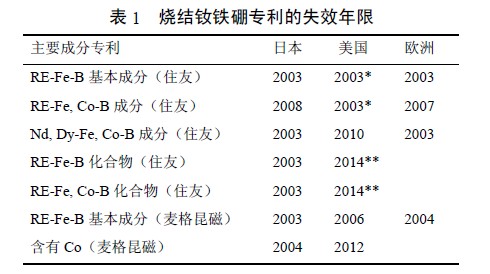

專利始終是困擾中國燒結釹鐵硼發展的一個重要問題,有關情況見表1。從表1 看,2014 年以后日本無論如何也沒有道理以專利為由來限制中國了。實際上除了主要成分專利外,關于釹鐵硼成分及工藝方面的專利有很多(幾百個),例如Intermetallics Co., Ltd 的橡膠模等靜壓(RIP)工藝及滾鍍(BP Coating)工藝、日立金屬的濕法低氧工藝、三德金屬和昭和電工的甩帶工藝、美國坩堝公司(已關閉)的高氧含量工藝等。中國在釹鐵硼 Nd-Fe(Co)-B 各向異性磁性材料的專利;
美國專利第5 645 651 號含有正方晶結構的化合物專利,至2014 年7 月8 日有效。本專利不僅適用于含有Co 的化合物,也適用于不含有Co 的化合物以及含有Dy 等添加元素的化合物。
硼領域的專利也很多,例如羅陽的“甩帶工藝專利”、南開大學周永洽等的“共沉淀還原擴散法制備釹鐵硼永磁合金”專利等。所以,可以肯定地說2004 年以后專利的控制會越來越弱,而2014年以后應該不會起多大作用了。
目前已經購買了住友專利的中國公司有:三環新材料高技術公司、北京京磁技術公司、安泰科技有限公司、北京清華銀納高科技發展公司、寧波韻升強磁 有限公司。由于購買了專利,上述公司和中國的其他企業相比在銷售上有較多的優勢??梢灶A(yù)見,2012 年前后情況會有所變化,專利優勢會不再那么明顯。因此,從產能上看(考慮到建設周期),2010~2015 年將是中國釹鐵硼又一個大發展的時期。
2 產品檔次
中國燒結釹鐵硼的發展不僅表現在產量上,檔次上也有了令人難以置信的提高。正如梁樹勇等預見的那樣,現在中國的燒結釹鐵硼已經大規模進入 VCM、MRI、CD pick-up、CD-ROM 等高技術領域。2003 年中國釹鐵硼的高技術應用已占到全部產量的30.7%,其中VCM 磁體占1.1%[2]。目前少數廠家已經能夠批量生產N53、52M、48H 等高檔次產品,達到了世界一流水平。例如,高汝偉等[5]報道的性能如下:a) Br=1.457T(14.57kG),Hci=1148kA/m(14.43kOe),(BH)max=408kJ/m3 (51.3MGOe) ; b)Br=1.32T(13.2kG) , Hci=2035kA/m (25.57kOe),(BH)max=320kJ/m3(39.9 MGOe)。至少有5 家企業可以批量生產N50、48M、45H、42SH、40UH 等世界公認的主流高檔產品。至于45M、N45、42H 等常規中、高檔產品,國內至少有十幾家可以生產。實際上,由于激烈的競爭,低檔產品已經很難贏利,利潤源主要是中、高檔產品。預計2005 年中國燒結釹鐵硼的高技術應用可望達到40~50%。
這里值得一提的是音圈電機(Voice Coil Motor,VCM)所用的高性能燒結釹鐵硼,因?yàn)閂CM 磁體應用份額的多少能夠在一定程度上表明一個國家燒結釹鐵硼的生產、應用水平。VCM 磁體在2000年前主要為42M、45M、48M 等牌號的產品,現在主導產品為48M、45H 等牌號。50M、52M、48H也占有一定的市場份額。估計在近五年內基本情況不會有很大變化。VCM 磁體的主要供應商為日本的Neomax 公司(原住友公司)、日本信越、寧波科寧達工業有限公司及日本TDK 公司等。
國內VCM 磁體的發展大致可分成三個階段。第一階段為2000~2002 年,此時國內有少數幾家公司試圖進入低檔VCM 市場(例如:42M 產品,韓國、臺灣客戶等),但由于當時的性能、電鍍、氫爆碎等技術尚未成熟,所以未能如愿以償。
第二階段為起步階段,時間為2002~2005 年。此期間有少數中國廠家可以提供少量較低性能的產品給一些小的VCM 客戶。有幾個較大的釹鐵硼磁體廠在嘗試通過希捷科技(Segate Technology,Segate)等世界著名的HDD 客戶的認證,但直到2004 年底都未成功。值得欣慰的是,在這段時間里,中科三環寧波科寧達工業有限公司在VCM 磁體這一領域取得了巨大的成功??茖庍_(dá)從2002 年初開始VCM 磁體項目(與Magnequench Ltd.(MQ)合作),在2003 年前后開始大批量供貨,主要客戶為西部數據(West Digital,WD)、麥拓(Maxtor)、MMI Industries Co. Ltd (MMI)、銘異科技股份有限公司(Min Aik Technology Co., Ltd.)等世界著名的公司。目前的主要產品為48M 及45H,下一個目標為50M、52M、48H 等。計劃2005 年達到1.5億片左右,產值3 億元左右。
第三階段為中國VCM 磁體的發展與成熟階段,時間應該在2005~2015 年。到2015 年底,中
國VCM 磁體的產量應該可以達到世界VCM 磁體總量的50~80%。在這段時間內,中科三環的寧波科寧達工業有限公司、天津三環樂喜新材料有限公司、北京環磁新技術有限公司等都應該有能力生產 VCM 磁體。寧波韻升高科磁業有限公司、安泰科技股份有限公司、煙臺正海磁性材料有限公司、煙臺首鋼磁性材料股份有限公司、山西運城恒磁新材料有限公司、杭州永 磁集團有限公司、寧波永久磁業有限公司、寧波金雞釹鐵硼強磁材料有限公司、浙江英洛華磁業有限公司等都有可能涉足這一領域。在這一領域最具優勢的是中科三 環各公司(特別是科寧達)及寧波韻升高科磁業有限公司??茖庍_(dá)公司的優勢在于已經掌握VCM 磁體的制備技術,積累了較為豐富的經驗,與MQ 合作,建成了VCM 磁體后加工廠、電鍍廠及凈房等;韻升強磁的優勢在于先進的毛坯設備、一定的規模、一定的經驗等。寧波科寧達工業有限公司能夠大舉進入VCM這一領域,標志 著我國釹鐵硼企業已經進入高檔產品的時代,中國企業只能生產中、低檔釹鐵硼的時代已經一去不復返了。
3 工藝水平
中國釹鐵硼磁體性能檔次的快速提高與工藝和設備的進步是分不開的,正是一個又一個的工藝進步奠定了中國燒結釹鐵硼大廈的基石。以下以時間為序?qū)Υ思右钥偨Y(jié)。
(1)1984~1987 年。這一時期基本上是中國燒結釹鐵硼的起步階段,那時的工藝基本上是“炮
彈式錠模熔煉→鱷破→球磨→管式爐燒結、時效→后加工→磁測→包裝”。材料水平基本上是N30、N35 等。
(2)1987~1997 年。在這段時間里中國釹鐵硼廠采用了方形雙面冷卻錠模熔煉,引進了德國
AFG200 氣流磨、美國VFS 及ABAR 燒結爐等。氣流磨和燒結爐的引進是中國燒結釹鐵硼的一個里程碑,使釹鐵硼主要的制備工藝技術前進了一大步。在這方面,中科三環、寧波科寧達工業有限公司的 王震西、姚宇良等是時代的先驅,為中國釹鐵硼的發展做出了重要貢獻。在這一時期,日本、歐美等已經開始采用氣流磨添加潤滑劑工藝、甩帶工藝、氫爆碎工藝、 雙合金法等。中國科學家也開展了這些方面的研究工作,但基本上處于研究階段,有一些結果也基本上是實驗室結果。當然,在這段時間其他相關的方面也取得了很 大的進步。例如配方上開始注意Dy、Tb、Nb、Co、Cu、Ga、Mo、W、Al 等元素對磁性能的影響,已經基本上搞清楚了各元素的作用。后加工中的掏孔、輪廓磨、電鍍等都有了長足的進步。特別是稀土提取與冶煉技術的進步(可以得到更 純的稀土)對性能的提高也起了很大的作用。
(3)1998~2000 年。梁樹勇等[6]報道了將潤滑劑(有人稱之為添加劑或防氧化劑)成功應用于燒結釹鐵硼批量生產并生產出42M、N45 等牌號的產品。他們的工作使中國釹鐵硼的工藝水平有了進一步的提高,具有重要意義。添加潤滑劑不僅大大提高了氣流磨的出料速度,而且可以使剩磁提高 20~30mT,磁能積提高16~24kJ/m3。在這段時間內中國釹鐵硼企業開始將甩帶工藝、氫爆碎工藝及類雙合金(主要采用了均勻化處理)工藝應用于 小批量生產,并且取得了性能上的
進一步提高。與此同時,煙臺首鋼、寧波韻升等公司開始購買日本、德國等國外先進的設備,包括甩帶爐、氫爆碎爐等。先進的設備為先進工藝的實施提供了基礎。
(4)2001~2005 年。這是中國燒結釹鐵硼大發展的一個階段,預計2005 年的產量是2001 年的
4~5 倍。煙臺正海、煙臺首鋼等報道了批量生產N53 等產品,寧波科寧達工業有限公司已經大舉進軍VCM 等領域,說明中國的燒結釹鐵硼企業已經擺脫了只能生產中、低檔產品的局面,正在義無返顧地向高端市場進軍。這段時間中國較大的釹鐵硼廠都已經基本掌握了甩 帶工藝、氫爆碎工藝并將新工藝應用于批量生產。甩帶工藝的關鍵是合格的甩帶爐,如果有合格的甩帶爐并得到合格的甩帶片,則甩帶工藝的掌握并不難。與甩帶工 藝相比,對氫爆碎(HD)工藝的掌握才是近幾年釹鐵硼工藝飛躍式進步的關鍵,這不是一般的里程碑,而是中國釹鐵硼發展史上的一塊豐碑。是否采用HD 技術是中國燒結釹鐵硼與國外工藝技術的最重要差別之一。不論是甩帶技術,還是雙合金技術等公認的先進技術都離不開HD 技術。HD 技術是高性能、高品質燒結釹鐵硼制備中不可缺少的一步。所謂HD 技術就是將鑄錠或甩帶片用H2 處理(反應可在常溫或200℃左右進行,H2 壓力一般小于0.3MPa),然后于400~600℃脫氫。經過氫爆碎處理后,釹鐵硼的鑄錠或甩帶片已變得非常疏松,經過中破,然后進氣流磨或氫爆碎后直 接進氣流磨。此時出粉速度是傳統工藝的2~3 倍,大大提高了氣流磨的效率,降低了成本。氫爆碎后不僅提高了出料速度,而且可以將釹鐵硼粉磨得更細(例如2.8~3.5μm。傳統工藝一般在 3.8~5.0μm。),從而可使成品磁體的晶粒尺寸達到10μm 以下(傳統工藝的晶粒尺寸為20~40μm)。晶粒尺寸的變小意味著矯頑力的提高,同時大大提高了磁體的抗腐蝕能力。
4 設備制造水平
毫無疑問,中國釹鐵硼的發展為釹鐵硼設備制造商提供了很好的機會,大多數廠家也確實賺足了錢,但同時我們也要看到,正是中國許多設備廠家的努力才使中國的釹鐵硼有了今天輝煌的成就。
4.1 熔煉爐
熔煉技術基本上由前往后的順序是:炮彈狀(式)錠模、方形雙面冷錠模、轉盤錠模及甩帶。由炮彈狀(式)錠模到方形雙面冷錠模是一個較大的進步, 與炮彈狀(式)錠模比雙面冷有效地抑制了α -Fe 的析出,所以對提高剩磁有利。目前大多數小廠的主流熔煉方式仍然是這種方式,一般錠子厚度在20~30mm。轉盤錠模熔煉對提高熔煉效率有幫助,現在常見 的是50kg 和100kg 兩種。轉盤錠模熔煉錠子的厚度在15mm 左右,錠子表面易凸凹不平,對于一般性能的產品在成本降低上有一定的好處,但對制備高性能產品沒有明顯優勢。如果錠子表面凸凹不平,則難以打磨(特別是許 多高性能產品的錠子需要經過均勻化處理時),易產生氣孔、沙眼等,同時由于混入一定量的氧化皮而影響磁性能。
甩帶爐的研發成功是釹鐵硼熔煉設備的一個巨大進步,是中國釹鐵硼發展史上的一個里程碑。有了廉價的國產甩帶爐,才使甩帶工藝的采用成為可能。甩 帶工藝又稱帶鑄工藝或速凝薄片工藝。這種工藝最早由日本的三德金屬(僅提供速凝薄帶,不生產磁體)與住友金屬采用并獲得專利權。帶鑄工藝的特點在于有效地 消除了α -Fe,富釹相均勻并使晶粒得到細化,有益于生產高剩磁及高矯頑力產品。實際上早在1990 年代初,鋼鐵研究總院等科研院所就已經開始甩帶設備的研究,但那時主要目的是制備快淬粉。真正將目標定在燒結用甩帶的甩帶爐的研制要追溯到1997 年,在這一年沈陽中北真空開始了這項工作。中北真空首先推出的是50kg 雙輥甩帶爐,這種爐并不太成功,存在帶子粘結、厚薄不勻、滾輪卡死等問題。后來改成單輥甩帶爐,解決了上述問題,所得帶子的質量與國外產品不相上下,與三 年前的帶子相比[4]更是進步極大?,F(xiàn)在的主流甩帶爐為150kg、200kg 等。中北真空已經與日本真空合作生產600kg 甩帶爐,預計質量上與日本的甩帶爐不會有什么差別?,F(xiàn)在甩帶爐供應商不止中北真空一家,主要集中在沈陽、錦州、北京等地。
4.2 中碎設備
過去中碎主要是鱷破→對輥(或帶篩球磨)→錐磨等?,F(xiàn)在一般采用粗錘破→(氫爆碎)→錘磨。
新工藝節省了時間,提高了效率。一般一臺錘破設備每小時能夠處理200kg 左右的錠子,粗粉粒度50~200 目,粒度分布偏寬,細粉太多。如果以后都采用甩帶工藝,則直接氫爆碎,無須中碎一步。
4.3 氫爆碎爐
氫爆碎爐的分類[9]有兩種方法,一種根據加熱方式,另一種根據運動方式。根據加熱方式可分為
內熱式和外熱式兩類,根據運動方式可分為靜止式及旋轉式兩類。目前我國國內用于燒結釹鐵硼的氫爆碎爐主要有日本島津、德國NKE POWDERTECHNOLOGY GMBH、太原開源永磁設備有限公司、山西金開源實業有限公司、浙江省奉化百達機床廠、北京博睿華創磁電設備技術有限公司等公司的產品。太原開源永磁設備 有限公司、山西金開源實業有限公司是我國專門生產用于釹鐵硼氫爆碎的氫爆碎爐的鼻祖,后起之秀為浙江省奉化百達機床廠。太原開源永磁設備有限公司和山西金 開源實業有限公司的QS-1 型氫爆碎爐于2001 年出廠,QS-500 型于2002 年出廠。QS-500 型為我國目前的主流產品,現有20 多臺應用在各釹鐵硼生產廠家。
4.3.1 山西金開源實業有限公司QS-1 型氫爆碎爐
這種氫爆碎爐設計較為簡單,成本低,基本組成可以分成兩部分:第一部分為桶形不銹鋼反應
器;第二部分為加熱包式脫氫爐。其形狀根據裝爐及出爐方式不同,每爐可裝100~200kg。冷水浸泡式冷卻。由于釹鐵硼物料不直接與桶壁接觸,所以冷卻速度較慢,一般一個循環需要24h左右。
4.3.2 太原開源永磁設備有限公司QS-500 氫爆碎爐
QS-500 為外熱式旋轉氫爆碎爐。它的基本組成也是兩部分:第一部分為可旋轉雙口不銹鋼反應器;第二部分為對扣加熱包式脫氫爐。在安全方面,具有氣體操作安全內鎖系 統,包括爆破盤、卸壓閥(兩級)、斷電自動充氬保護、吸氫負壓時自動充氬減緩反應等,加熱脫氫為外熱式,動密封采取磁
流體密封技術。冷卻為噴淋水冷式,成本較低,但水氣對環境有害。裝爐有兩種方式:一種為螺旋喂料,另一種為振動喂料。實際使用中發現裝爐不太理 想。出爐為螺旋旋轉出爐,可直接接料桶,較為方便。由于采用了旋轉,所以吸、脫氫徹底、均勻。QS-500 每爐可裝600kg,每個循環約15h。
4.3.3 奉化百達BDR300 氫爆碎爐
BDR300 氫爆碎爐為浙江省奉化百達機床廠的第一代產品,它屬于外熱式、旋轉氫爆碎爐,與QS-500 氫爆碎爐有類似之處。從安全上看,與QS-500 氫爆碎爐一樣采取了很多措施。其中包括全自動安全互鎖功能、爆碎盤、卸壓閥、斷電自動充氬保護、吸氫負壓時自動充氬減緩反應等安全防護措施。從操作及控制 方面看,有PLC 控制、溫度和壓力監控等措施。從氫爆碎效果看,與其它旋轉式氫爆碎爐一樣,物料吸氫與脫氫徹底、均勻。設計溫度800℃,使用溫度600℃或600℃以 下。處理量約300kg/爐,每個循環約6h。該氫爆碎爐的特點包括如下幾點:(1)反應罐水平放置,減小了各個連接法蘭出故障的幾率,特別是不容易損壞 磁流封。(2)反應罐可以由水平變?yōu)樨Q直,并且一端接有法蘭,所以可以直接對接加料罐和出料罐。物料不與空氣接觸,裝料及出料都非常簡單并且防止了可能的 物料氧化問題。(3)第二代產品采用獨特的加熱系統使物料及反應罐在10min 左右就達到脫氫溫度,大大縮短脫氫時間,節約用電。(4)獨特的風冷設計使冷卻時間縮短到2.5~3h。由于使用空氣風冷,與氬氣和水冷相比成本較低。
4.3.4 北京博睿華創ZQTL-500I 氫爆碎爐
ZQTL-500I 氫爆碎爐為類燒結爐式氫爆碎爐,屬于內熱、靜止式氫爆碎爐,每爐可處理500kg 物料。整個控制系統為PLC 控制,設有全自動安全互鎖功能及斷電保護功能;所有氣路管道采用專業化進口雙保險安全閥設計;設有爐內跟蹤控制和爐外采樣監控的控制系統,具有完善的報警 及防爆措施。
該爐的另一個特點是強大的跟蹤記憶功能:可儲存多條工藝曲線,可記錄全部工藝過程的壓力、
溫度等,便于工藝分析、質量監控及生產管理。該爐的有效尺寸為?900×L2000mm;設計溫度800℃,使用溫度室溫~600℃;升溫速率> 15℃/min;電源380V、50Hz、180kVA。
4.4 氣流磨
我國的氣流磨基本上都是模仿德國細川阿爾派的設計。從技術發展的角度看,在這方面沒有特別的進步。從粒度分布比較看,仍然與細川阿爾派有一定的 差距??墒?,由于采用HD 錠料或甩帶片非常脆,極易磨細,所以對氣流磨的要求反而低了,現在的氣流磨也基本上能夠滿足要求。將來應在喂料速度控制、補氧控制等方面做一些改進。寧波 科寧達工業有限公司已經購買了AFG400 氣流磨,使用情況良好,這可能也是將來大企業的一個方向。
4.5 壓機
剛開始生產釹鐵硼時使用的是平行壓壓機,后來基本上都改為垂直壓壓機,這也是技術上的一大
進步。一般氣隙50mm 時的成型定向磁場都大于2T。我們認為今后有兩個努力方向:一是采用脈沖磁場,進一步提高磁場,磁場到5T 后剩磁會有進一步的提高;二是全自動壓機,包括自動喂料和自動碼盤。我們已經看到全自動壓機的雛形樣機,但用于生產恐怕至少還需要兩年。
4.6 燒結爐
4.6.1 三點控溫?zé)Y(jié)爐
十多年前我們進口了ABAR 爐和VFS 爐,后來許多廠家仿造了這兩種爐子。當時這兩種爐子僅僅是一般的熱處理爐,并非為釹鐵硼生產專造。它們的最大缺點是一點控溫,所以爐溫的均勻性很難調節。 經過十多年的發展,中國的燒結爐制造廠家已經基本掌握了專用于燒結釹鐵硼的燒結爐制造技術,而且都實現了三點控溫。梁樹勇等[4]在2002年前后曾經認 為我國自己制造的燒結爐與國外無差距,而且由于專門針對釹鐵硼工藝設計,所以許多指標優于國外產品,現在看來那時是過于樂觀了。由于采用了三點控溫,所以 前、中、后區的溫度確實容易調節了,但我們在使用中發現上、中、下的溫差仍然是個很大的問題,看來還有許多工作要做。
4.6.2 分壓燒結爐
我們現在基本都是使用真空燒結爐,燒結過程在真空中進行。國外許多廠家采用分壓燒結,也就是說在燒結過程中充入少量氬氣,但仍保持負壓。從理論 上講,由于分壓燒結的熱傳導優于真空燒結,所以燒結時的溫度一致性好,而且可以縮短燒結時間。這種新型燒結爐已經出現,到底效果如何需經至少兩年的考驗。
4.6.3 連續燒結爐
住友等國外大公司都是采用多室連續燒結爐,它的優點在于爐溫均勻性、一致性好,能耗低、效
率高。過去我國有些廠家曾經嘗試過制造這種多室連續燒結爐,但以失敗而告終。究其原因,主要是閘板閥不過關,燒結爐漏氣,造成產品氧化?,F(xiàn)在日 本的產品一般為5 室或6 室燒結爐。6室燒結爐包括下列各室:(1)預備室,(2)200~300℃脫添加劑室,(3)850℃左右放氣室,(4)燒結室1,(5)燒結室2, (6)氣淬室。燒結分兩室進行是因?yàn)檎麄€(gè)工藝為連續運行,要求每一步有大致相同的時間?,F(xiàn)在中北真空已經與日本真空在沈陽合資建廠,技術上應該沒有問題, 所以價格較低的連續式燒結爐可望在我國實用化。
4.6.4 微波燒結爐
已經有一些研究單位開始研究將微波燒結用于釹鐵硼生產。從原理上講,微波燒結有利于爐心
部位與爐邊部位溫度的一致性,同時大大縮短燒結時間,節約能源。目前得到的信息是燒結時間可以縮短到1h。但是這種燒結爐基本上還處于研究階段,推廣應用至少要4~5 年時間。一旦成功,這將是一種革命性的變革。
